DIY פרוייקט ה - LEDs - שדרוג כולל לתאורת הויוריומים

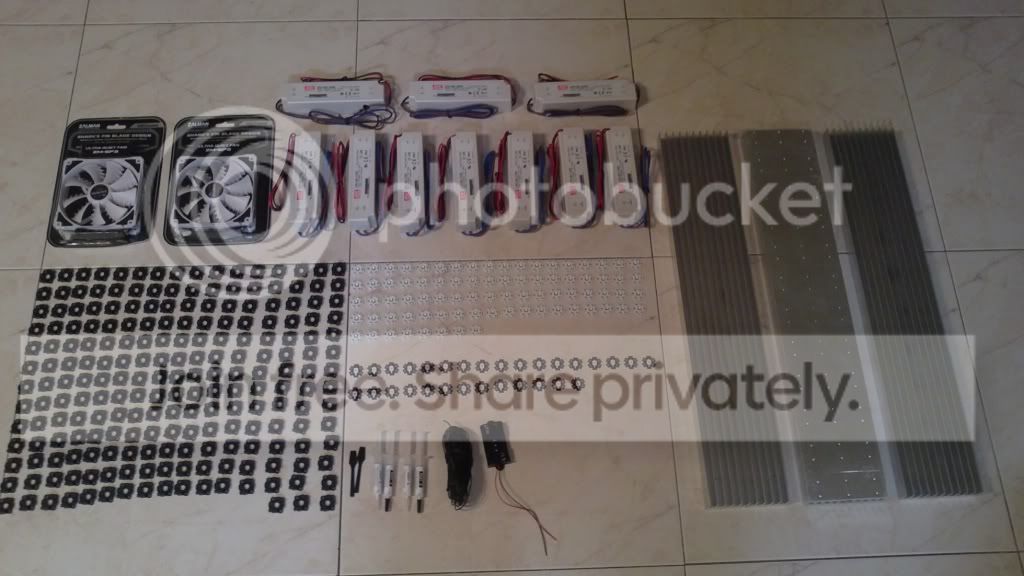

הצצה ראשונה...



80 יח' - CREE XM-L T6 Cool White 5,000-8,300K
30 יח' - Osram Golden DRAGON Plus 660nm 3W Red LED

3 יח' - פרופיל קירור (אלומיניום ) 60ס"מ עם הכנה ל 36 לדים

7 יח' - ספק כח - Mean Well LPC-60-1750 constant current driver

3 יח' - ספק כח - Mean Well LPC-60-700 constant current driver

2 יח' - דבק טרמי - Arctic Silver 5 Thermal Adhesive Glue + heat conduct

110 יח' - מחברי לדים ללא הלחמה ( החיים הקלים ) .

3 יח' - מאווררים שקטים - ZALMAN SF3 120mm Shark's Fin Blade ELQ (EverLasting Quiet)

הסברים (עד כמה שאוכל, הרי חשמלאי אף פעם אני לא אהיה :) ) ועדכונים תוך כדי התקדמות הפרוייקט.

הלדים נותנים ספקטור מתאים לצמחים?

אם אני לא טועה, זה לתאורה בלבד- לא למטרת תאורת UV וכדומה.

שיואאו הייטקזוטיק 😁

נזק - לא רק שנותנים "ספקטרום" מתאים אלא ספקטרום מצויין.
אורן - אתה לא טועה.

אז ככה, קצת רקע על הפרויקט :
כבר יותר משנה שאני פוזל לעבר תאורת לד כתחליף לתאורה בה אני משתמש כיום, נורות 6500K CFL 23w של Philips/Osram להארת הויוריומים שלי ( למה לא T5 – T8 זה כבר לדיון אחר ).
בכל המערכות התאורה נמצאת כ 40-50 ס"מ מהמצע.
למרות שקיבלתי תוצאות משביעות רצון מבחינת הצמחייה ( הן קצב גדילה והן "פריחה" של רוב סוגי הצמחייה הכוללים ברומליות ואפיפיטיים , שרכים צמחיית קרקע, טחבים וכו' ) ומבחינת המראה של התאורה בתוך הויוריומים, עדיין היה המון מקום לשיפור, אבל הגורם העיקרי היה החום הנפלט שמסכן את בעלי החיים בתוך הויוריומים ( הצפרדעים ) וגורם לאי יציבות המערכת עקב הפרשי טמפרטורות גבוהים.
בכל הויוריומים שלי אני משתמש ב"תחתית מדומה" ( FALSE BOTTOM ׁ) כל הויוריום בעצם יושב על מאגר מים. וכשהתאורה לבד מעלה את הטמפרטורה בויוריום בעד 7 מעלות ( בקיץ ) ולאחר כיבוי האורות ובמהלך הלילה שהפרשי הטמפרטורות באים לידי ביטוי בצורה משמעותית ביותר ע"י אידוי ועיבוי רציני שבבוקר פשוט כל הצמחייה, המצע ובעצם כל מה שבתוך הויוריום רטוב לגמרי. אז כן, יש אוורור שפועל באינטרוולים מותאמים לפי האקלים הפנימי של הויוריום ( שמושפע רבות מהאקלים החיצוני ) על מנת לשמור על הצמחייה ומניעת היווצרות של אצות, פטריות ועובשים למיניהם. אך זה בלתי אפשרי כל פעם לכוון את האוורור מחדש או כוונון התאורה זה פשוט כאב ראש מתמשך שייפתר חד משמעית ע"י תאורת הלד.
בנוסף, לאור זאת שלאחרונה נכנסתי גם לתחום הסחלבים ( מיניאטוריים בעיקר ) ושילובם בויוריומים אני פשוט צריך הרבה יותר אור והרבה פחות חום שמוקרן ישירות לתוך הויוריום.
פרט לכך שהברומליות שלי תהפוכנה אדומות, סגולות, כתומות ושאר גוונים פוטנציאלים מדהימים כתוצאה מתוספת התאורה ( הן מבחינת צבע/חום וכמות/עוצמה אל תתפסו אותי במינוחים ). בנוסף אני מתחיל להשתמש בויוריומים גבוהים משמעותית יותר ממה שהשתמשתי עד עכשיו ( 90ס"מ גובה שגם תקבלו תמונות ממנו בקרוב מאוד ) והיכולת להשתמש בעדשות ( אופטיקס ) לשליטה על זווית הפיזור של האור היא פלוס אדיר מבחינתי לאור האובססיה לטחבים שנמצאים בקרקעית הויוריום ובכלל ניצול שטח שתילה לצמחיה אחרת באזורים יחסית נמוכים .
אני בטוח שכבר רובכם מכירים את היתרונות והחסרונות של הלדים ופרטתי מספיק פה את תמהיל היתרונות הסובייקטיבים שלי לתחום בו אני מתעניין אז אני לא אמשיך להרחיב בנושא כדי שלא תירדמו

אז במהלך החצי שנה האחרונה, אחרי שהחלטתי שאני "קופץ למים" של תחום התאורה מעבר לידע הבסיסי ובפרט ללדים קראתי ולמדתי לא מעט בנושא. קיבלתי המון המון עזרה מחבר גרמני שגם חובב רציני של צפרדעי חץ/ צמחיה/ויוריומים ובעל ידע וניסיון עם תאורה בכלל ולדים בפרט. התמקדנו באיזו חומרה אני צריך להתעניין ובאיזה מידע אני צריך למקד את מאמצי הלמידה לפי הצרכים והמפרט של המערכות שלי .


לא דיברתי על נושא העלויות של כל הרפתקת הלדים הזו לא בגלל שזה לא משמעותי מבחינתי אלא להפך אני כרגע מנסה להדחיק כמה שאפשר ואולי הכאב יעלם ( וקוטר החריץ יחזור למימדיו הטבעיים ) אז תנו לי קצת זמן לפני שתעלו את נושא העלויות... בתודה מראש.

קצת תמונות מאתמול והיום.

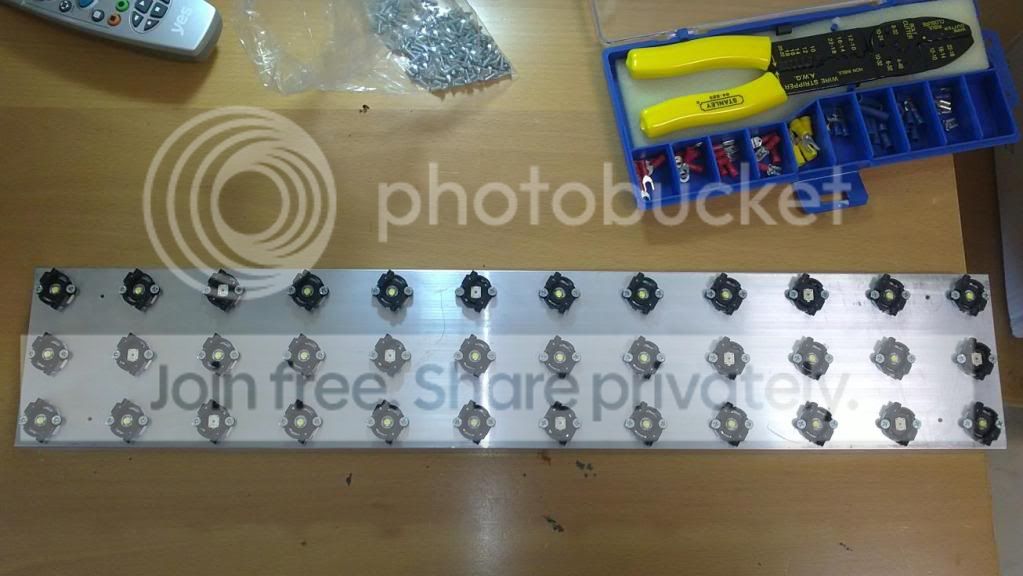

לקח לא מעט זמן והרבה עבודה סיזיפית מעצבנת להשלים את הגוף הראשון אבל סיימתי אותו.

מכיוון שאני מעוניין שכל גוף יהיה "עצמאי" אני אאלץ לחבר 4 דרייברים לפי :

שורה עליונה - 9 לדים XM-L לדרייבר הראשון
שורה אמצעית - 8 לדים XM-L לדרייבר השני
שורה תחתונה - 9 לדים XM-L לדרייבר השלישי
כל 10 הלדים האדומים לדרייבר הרביעי

1

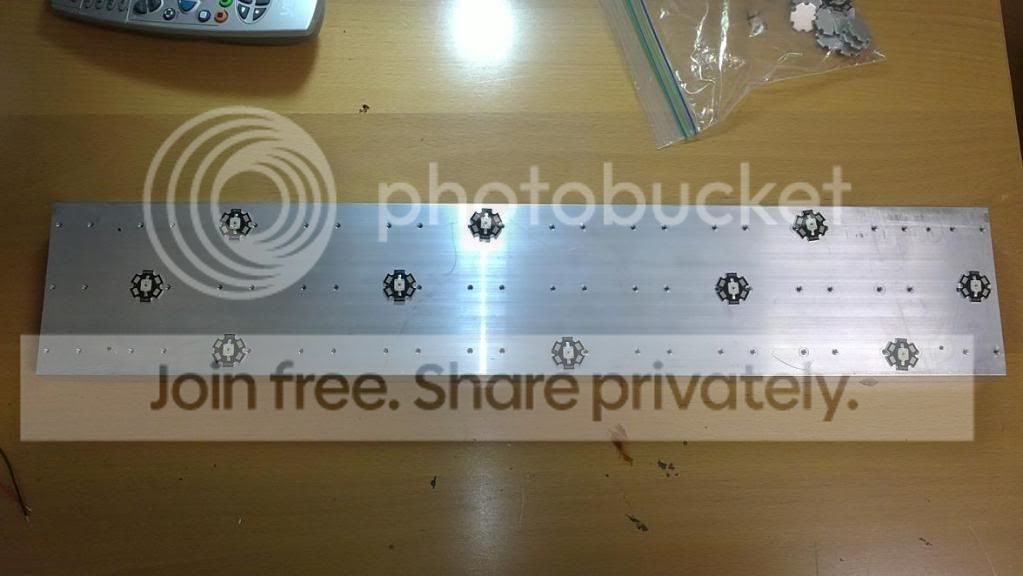

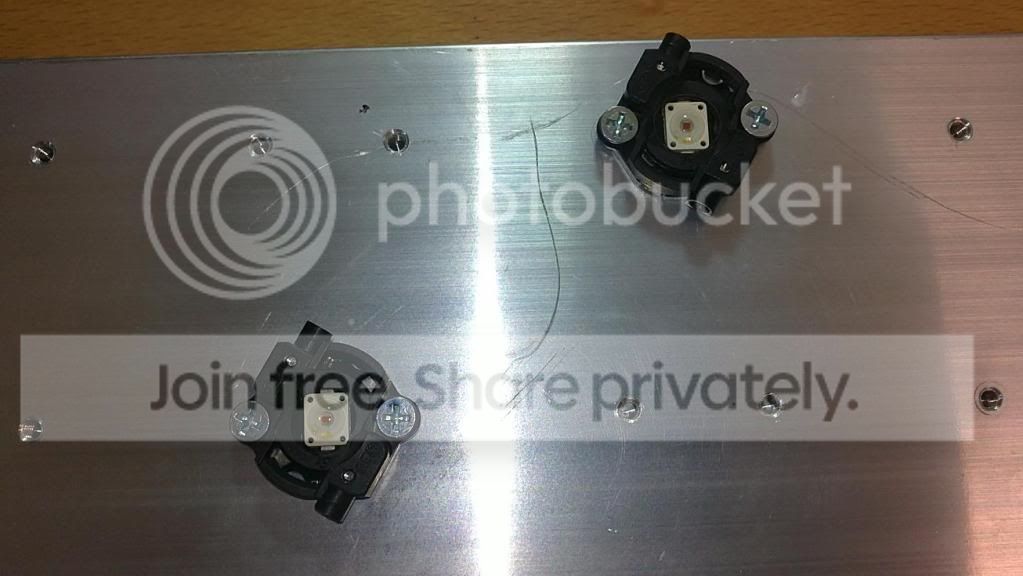

מיקום נורות אדומות



2
המחברים שרכשתי מותאימים במיוחד לתצורת הלד מסדרת XM של CREE אז הייתי חייב לערוך התאמה קלה בכדי שהלדים של OSRAM ישבו בנוח במחבר.

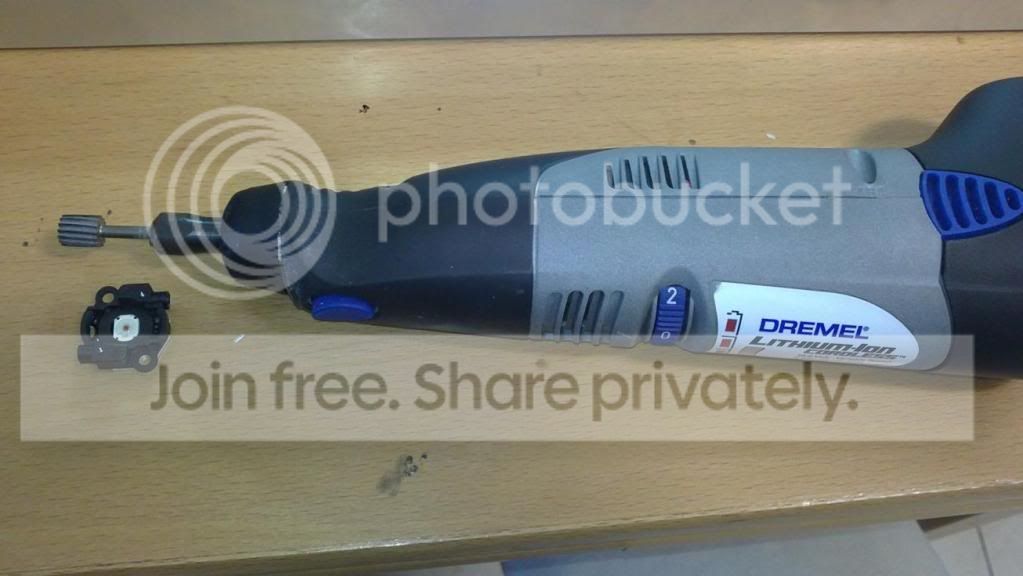

השתמשתי בדרמל עם ביט לחריטה וכרסום בעץ שהתאים בדיוק למשימה :up:

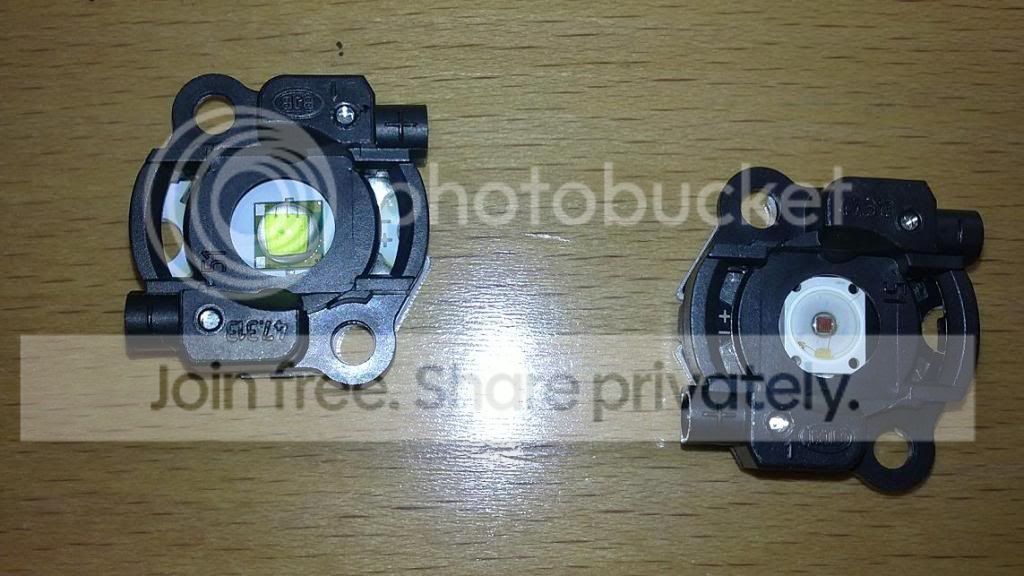

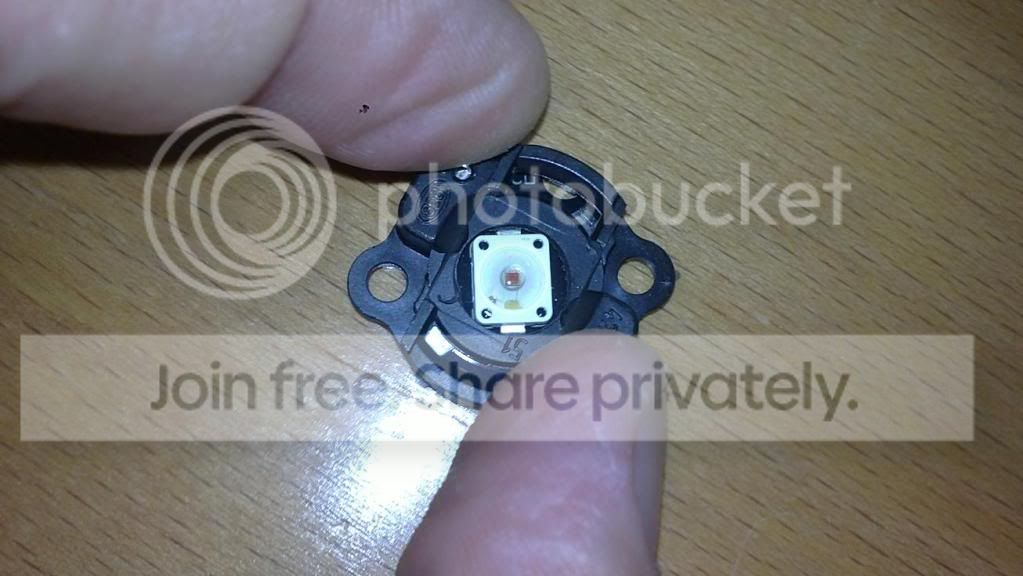

שימו לב איך הלד האדום יושב במחבר לפני ההתאמה ( בצד שמאל זה הלד של CREE )




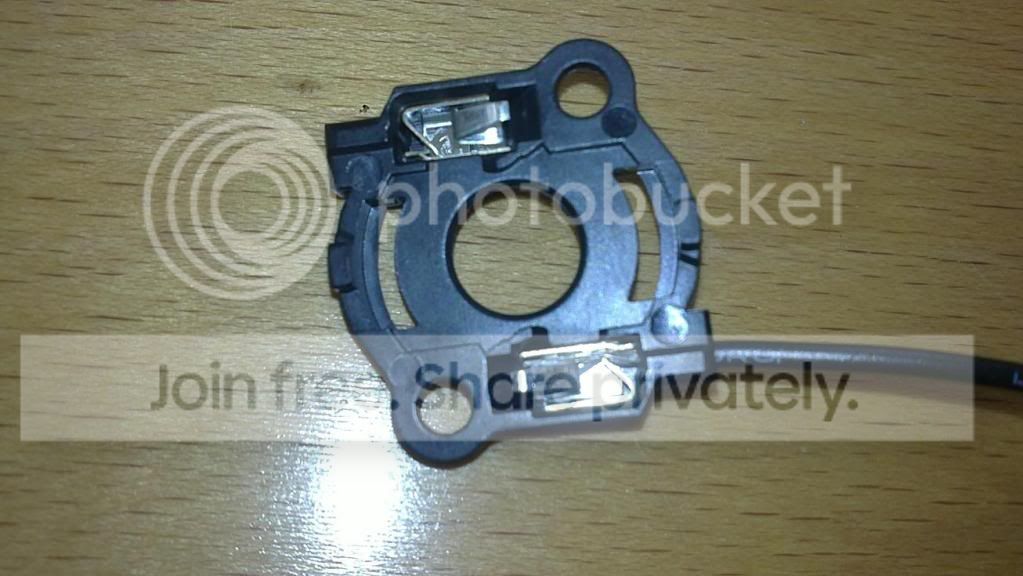

המחבר אחרי "הטיפול" עם הדרמל



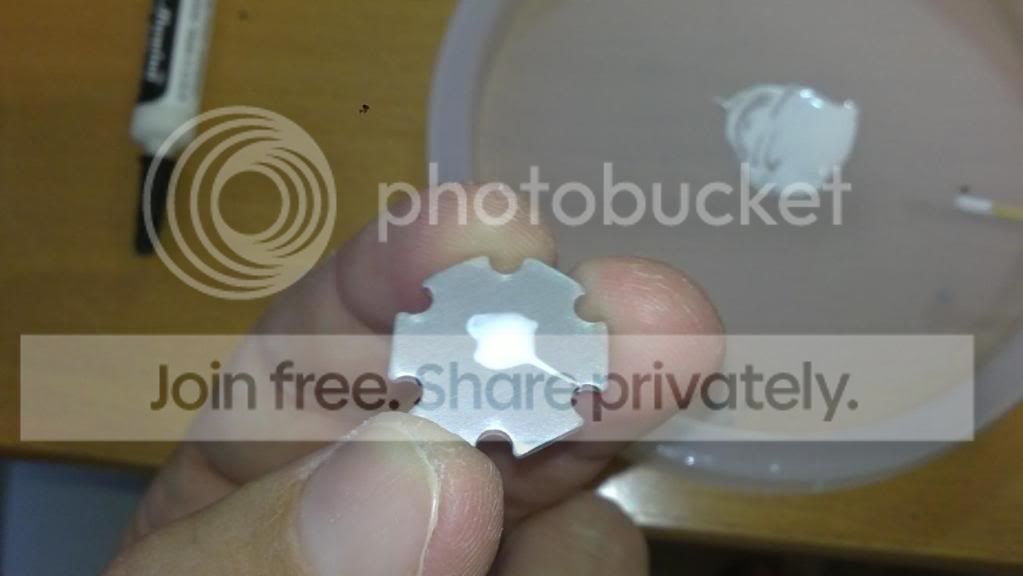

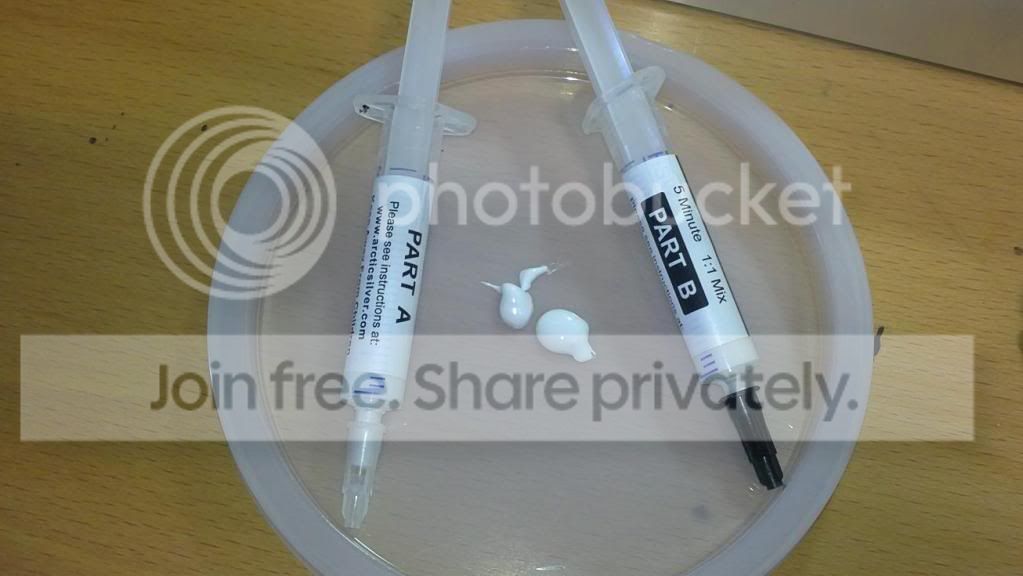

הכנת הדבק הטרמי ויישומו על הצד התחתון של כוכב האלומניום עליו יושב הלד





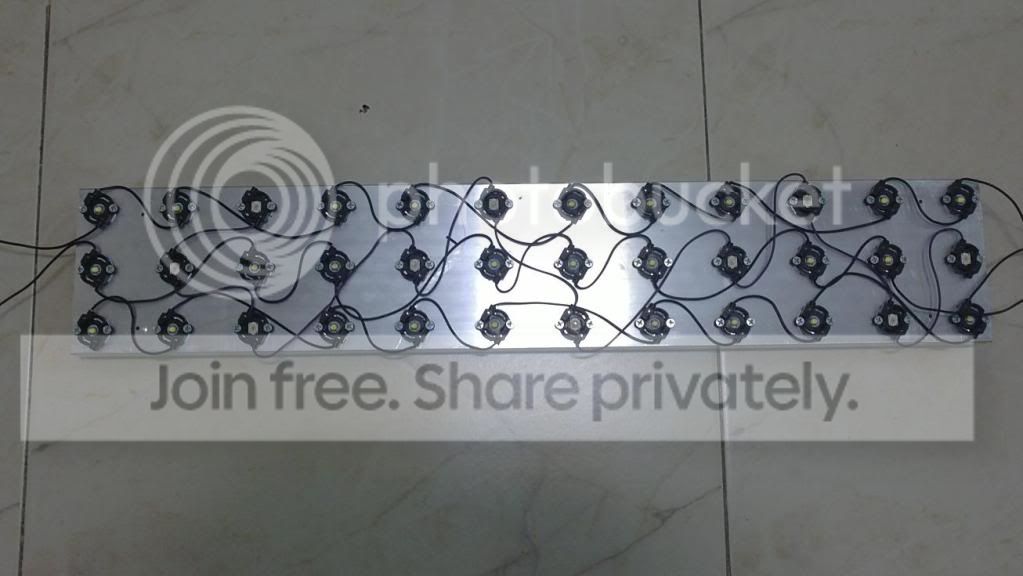

לאחר הדבקת הלדים לגוף הקירור ( מראה ממש נקי ומסודר )


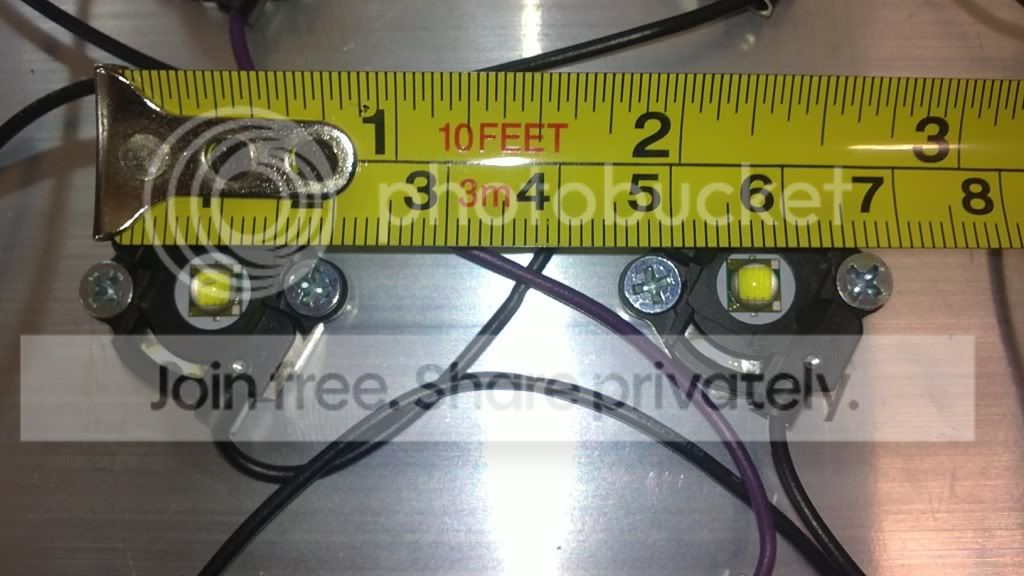

תקריב על הלדים האדומים בתוך המחבר


תמונה של הצד התחתון של המחבר והצורה בה החיווט "מתיישב"


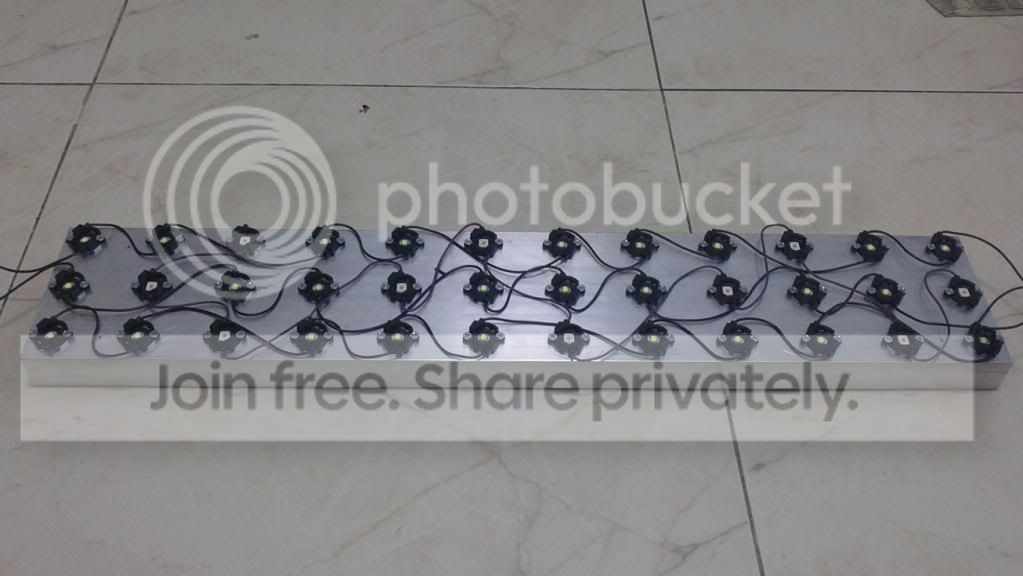

הגוף מוכן לפעולה (הלוואי שזה היה לוקח כלכך מהר ... )





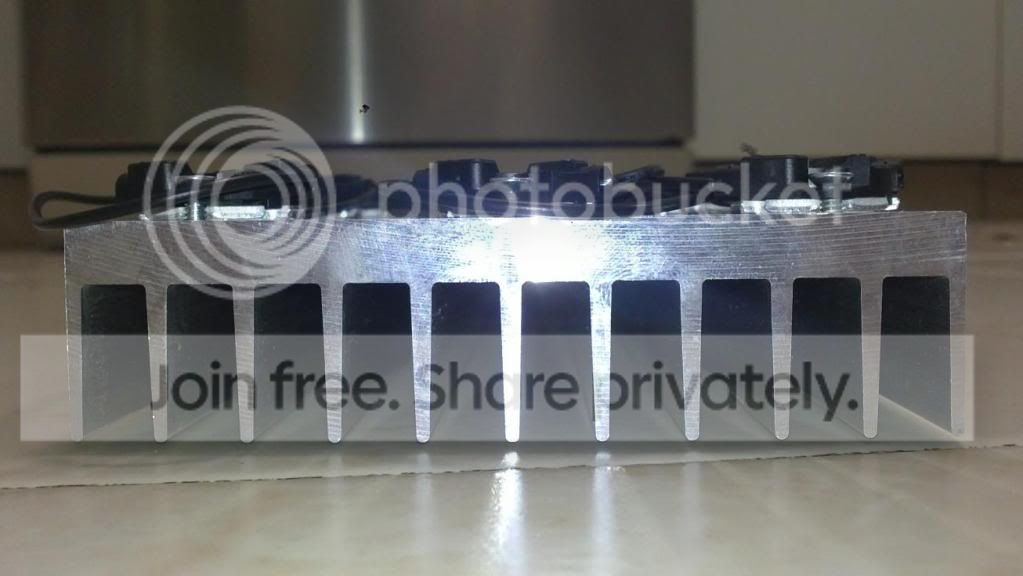

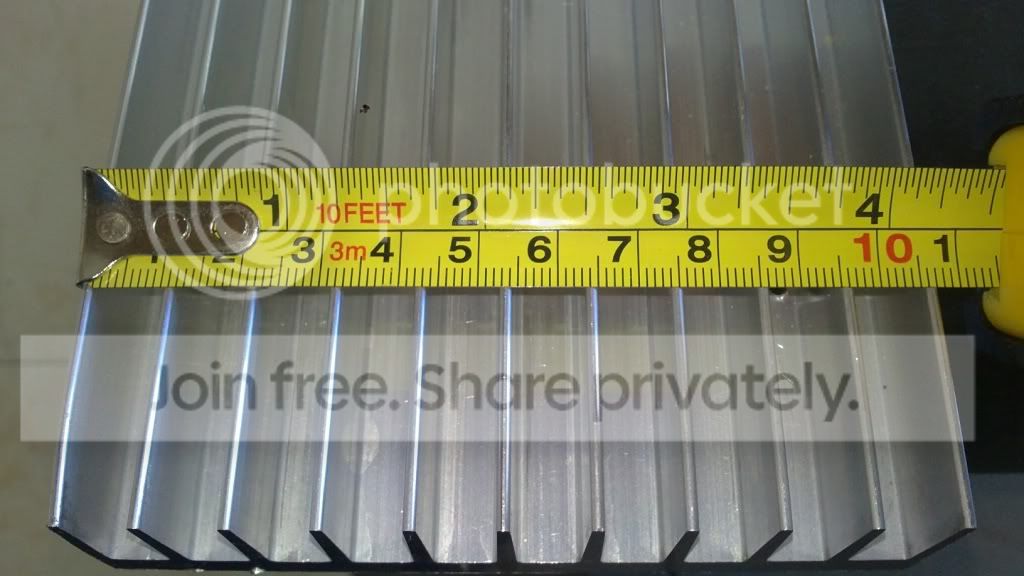

תמונת תקריב על חתך הפרופיל


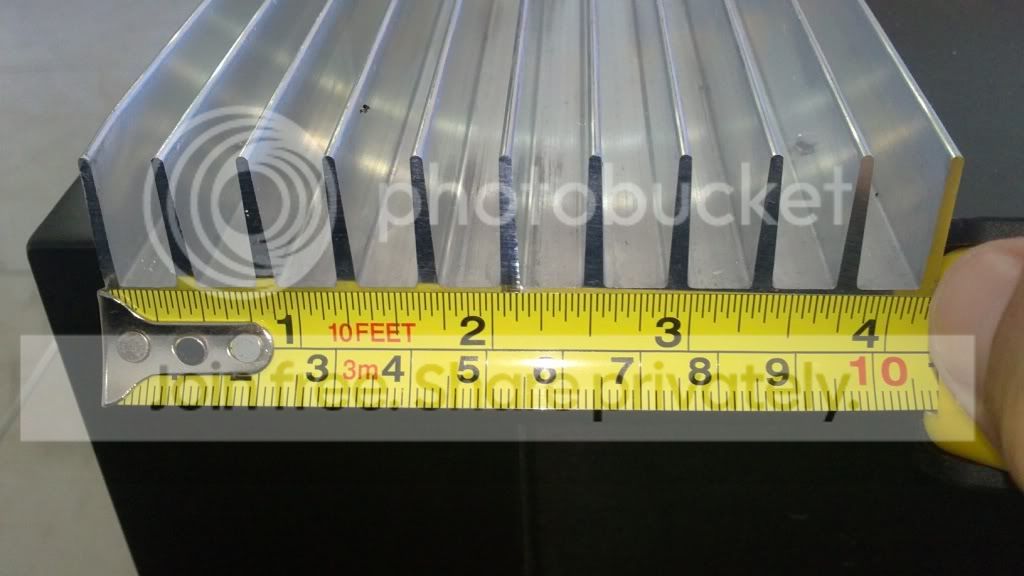

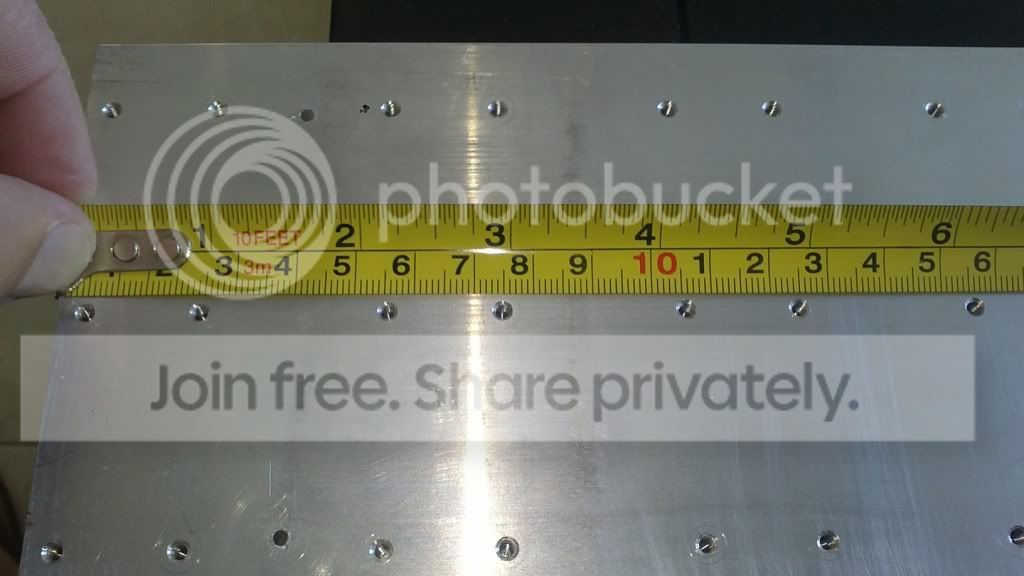

הנה מספר תמונות של הגוף קירור :










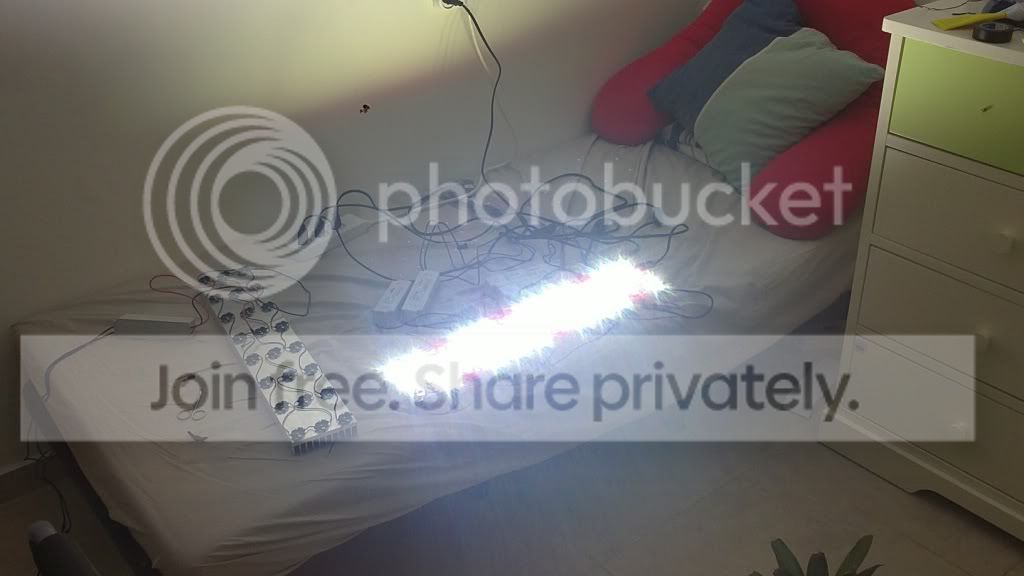

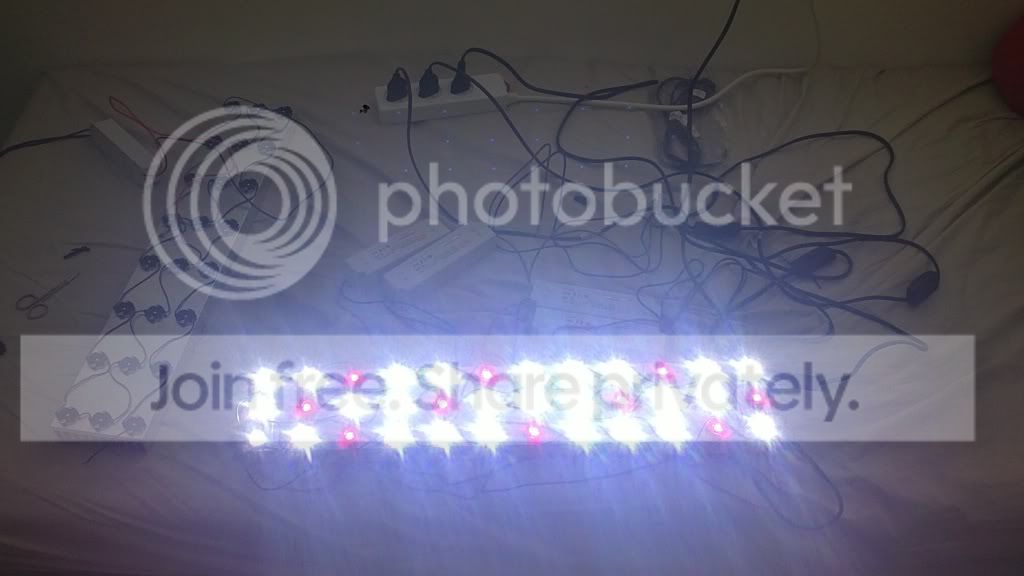

הנה כמה תמונות מהבדיקה/הפעלה הראשונית
הלכתי לחדר הכי חשוך בבית והחשכתי אותו כפי שיכולתי ( חלונות, תריסים, דלת... ) והכמות אור שהגוף תאורה הזה פולט פשוט מטורפת !!! עמדתי בחדר עם משקפי שמש ואף הסרתי אותם לשתי שניות... וזו הייתה טעות... ועוד עמדתי שני מטר מהגוף.
ברגע שיגיע חבר לעזור לי בסופ"ש אני אוכל לעשות מעט השוואות מול סוג התאורה ( CFL ) בה השתמשתי עד עכשיו.
אני גם מקווה שאוכל להשיג איזשהו מד אור כדי לראות את עוצמת התאורה ביח' המדידה המתאימות ממרחקים שונים.








[IMG]http://i791.photobucket.com/albums/yy199/orbit409/10112011966.jpg[/IMg

שבת שלום לכולם,

אז נכון להיום :
גוף התאורה השלישי הותקן לפני שבוע בערך.







אכן עברו יותר מ 3 חודשים עד שהצלחתי להשלים את הפרוייקט ( נשארו כמה תיקונים אסתטיים בלבד )
פשוט הייתה המון המון עבודה בשביל פרוייקט תאורה DIY ראשון שלי ובהיקף כזה.
אני מאוד מאוד מאוד מרוצה מהתוצאה הסופית הן מבחינת תפקוד ותפוקת החומרה והן מבחינת המראה הנקי והאלגנטי ( לטעמי ) של גופי תאורה שמפיקים פשוט תאורה מטורפת.

שתי המטרות העיקריות בפרוייקט הנ"ל הושגו ב 100% !
כפי שציינתי בעבר, הייתי צריך עוצמת תאורה חזקה וב"צבעים" מתאימים וכמובן שלא תקרין חום גבוה לכיוון הויוריומים.
הכוונה שלי לקבל תאורה איכותית שתתאים לצרכי הצמחייה ( אפשר לקרוא לה הייטק ) בפרוייקטים החדשים שלי
ולא לעבור את ה 27-28 מעלות ( בתוך הויוריוים ) במהלך הקיץ ללא שימוש במזגן כפי שנעשה עד היום.
כרגע, התוצאות המתקבלות פשוט מדהימות ולראיה אתם מוזמנים להציץ בשרשורים הבאים :

/forums/topic/24191

/forums/topic/23597

מבחינת הטמפרטורה הנה תמונות להמחשה :
טמפרטורת החדר אצלי היא 20-21 מעלות

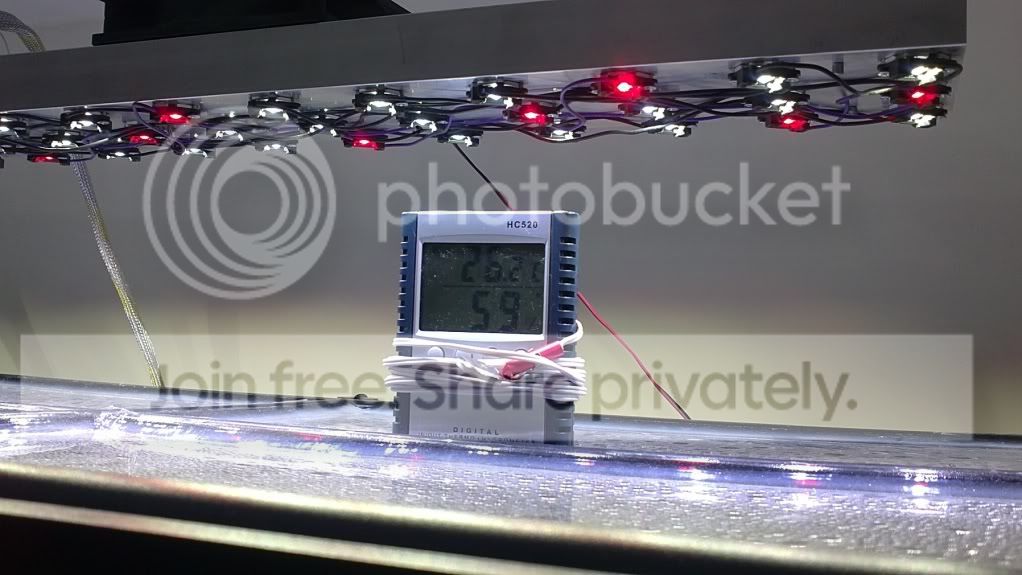

כ 5-6 ס"מ בלבד מהתאורה


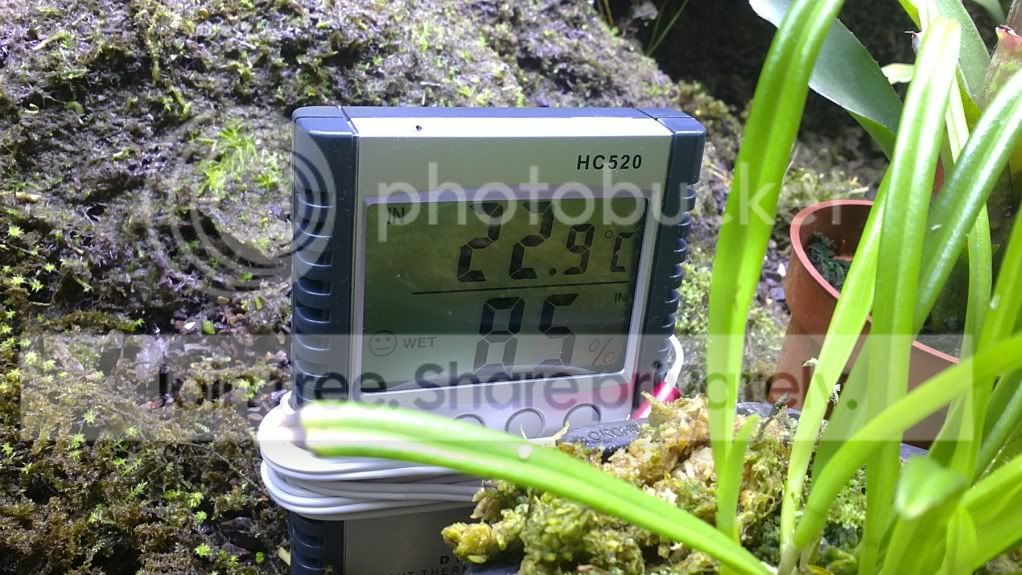

45 ס"מ מהתאורה ובמערכת אטומה כמעט לגמרי ללא אוורור


לא היו שום כשלים ( באף גוף תאורה ) פרט לפעם אחת ששורה שלמה של לדים "לבנים" כבתה, אך לאחר בדיקה קצרצרה התגלה חיווט רופף שתוקן במהרה ופתר את הבעיה.

מבחינת ירידה בביצועים מבדיקות שאני עורך אחת לחודש - אין
את האמת הייתי מאוד מופתע אם הייתה מתגלה איזושהי ירידה ברמת הביצועים לאחר זמן פעילות כלכך קצר ללדים ממותג כמו CREE הנחשבים לאיכותיים ביותר.
במיוחד לאור העובדה שה"תנאים" שהלדים קיבלו מבחינת קירור אקטיבי ופאסיבי הם הרבה מעל מה שצריך, עפ"י הוראות היצרן, לפעילות תקינה לאורך שנים.

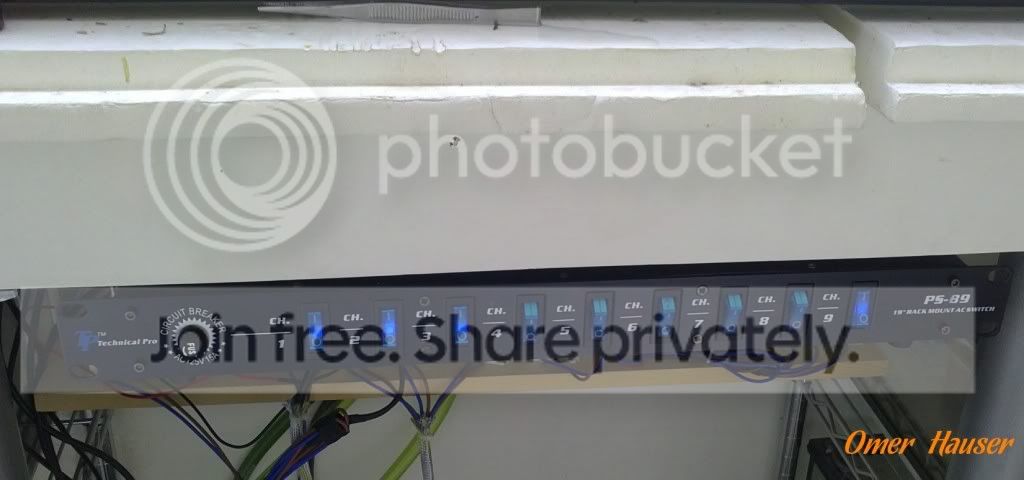

עדכון נוסף מבחינת חומרה משלימה - החלטתי ללכת על בקר תאורה שנקרא ב"שפה המקצועית" DJ POWER STRIP שהפך את החיים של להרבה יותר קלים מבחינת השליטה בתאורה.

מכיוון שהתאורה שכל גוף מפיק חזקה מידי, כאשר כל 36 הלדים מאירים, הייתי צריך לאפשר הפעלה חלקית של גוף התאורה.
פיצלתי את ההפעלה של כל גוף תאורה לשני מתגים בבקר. מתג אחד מפעיל כ 70% מעוצמת הלדים ( הכוונה ללדים ה"לבנים ) והמתג השני את 30% הנוספים ( כאשר יהיה צורך בתאורה חזקה ).

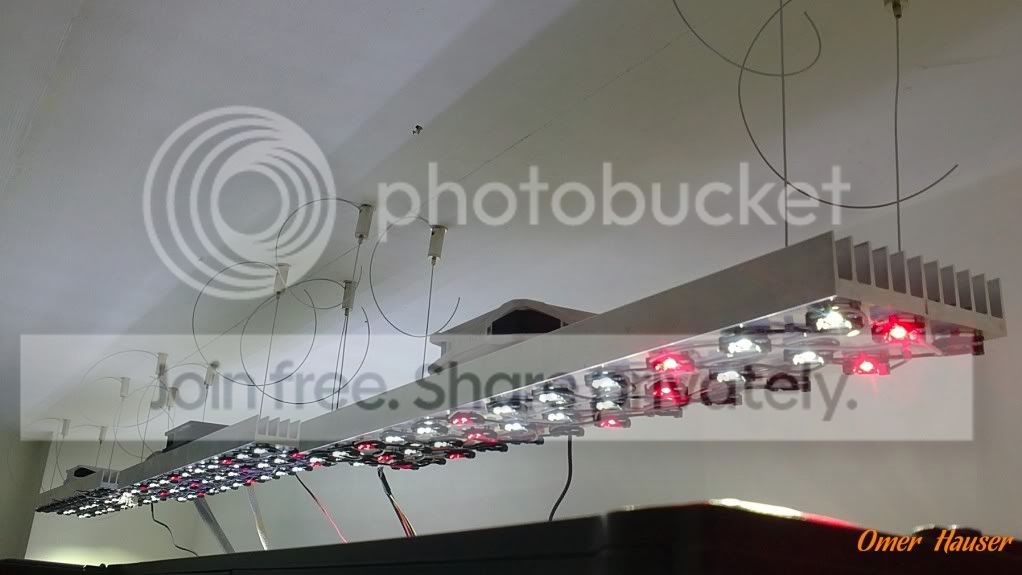

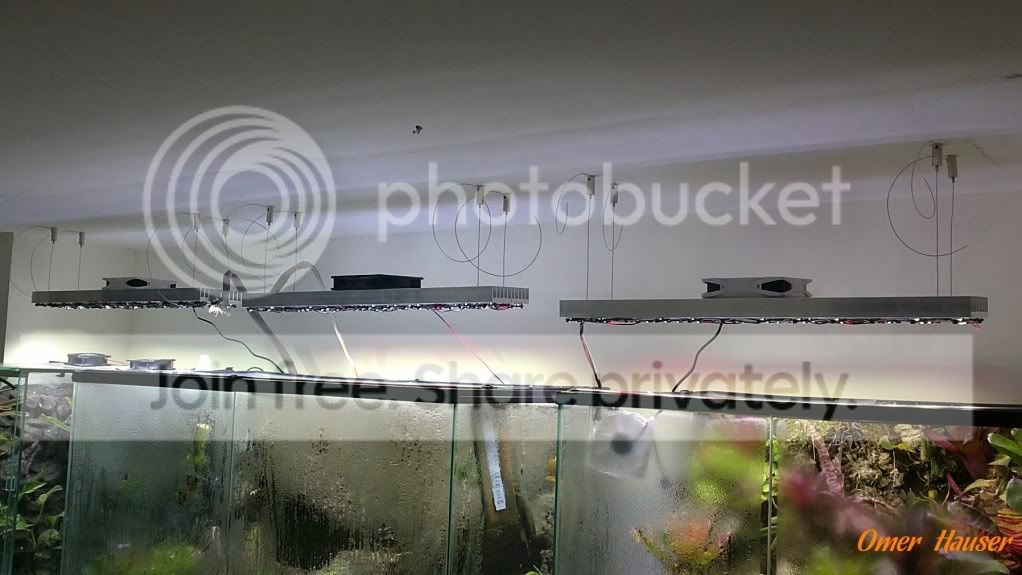

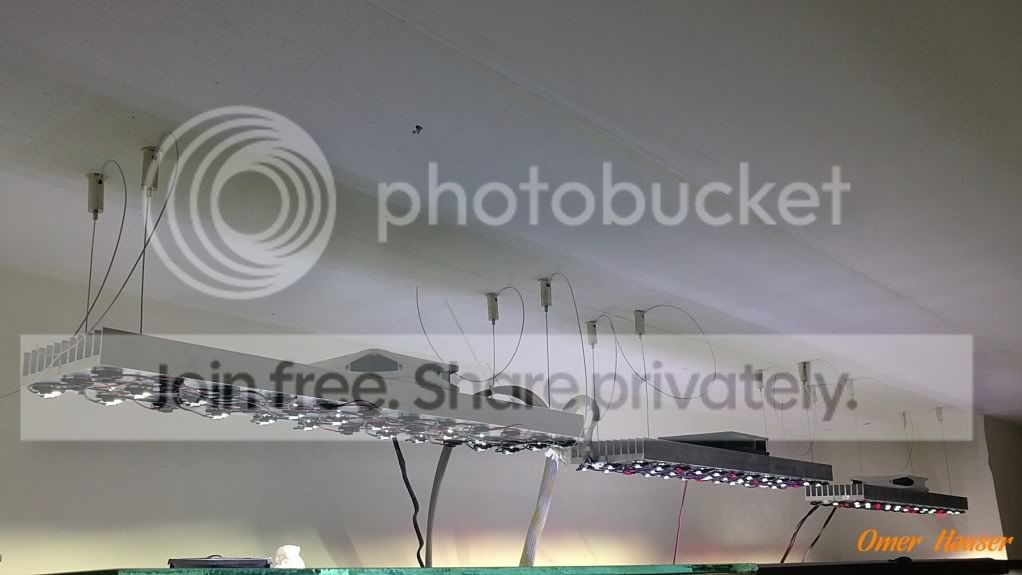

שימו לב שבתמונות גוף התאורה הימני פועל ב 70% וגוף התאורה השמאלי אף פחות ( גם ללא הלדים האדומים ).
רק האמצעי מופעל במלואו מכיוון שאני צריך תאורה די חזקה לפרוייקט שמתחתיו ( פרוייקט ה EpiWeb ).





זהו כרגע...
לקח זמן, התעסקות רבה ועבודה סיזיפית ואיך אפשר לשכוח $$$
אבל לפחות קיבלתי תמורה מתאימה !
